集成电路洁净厂房FFU设计方案

随着集成电路制造技术的飞速发展，对生产环境的洁净度要求日益严苛。FFU(Fan Filter Unit，风机过滤单元)作为洁净厂房中关键的空气净化设备，其设计方案直接影响到厂房的洁净度、能耗、运行稳定性等重要指标。本文将详细介绍一种适用于集成电路洁净厂房的 FFU 设计方案。

一、集成电路洁净厂房特点及对 FFU 要求

集成电路制造过程对微尘颗粒极为敏感，哪怕是极其微小的尘埃颗粒都可能导致芯片短路、性能下降等严重问题。因此，洁净厂房需要保持极高的洁净度等级，通常要求达到 ISO 3 - ISO 5 级甚至更高。这就要求 FFU 具备高效的空气过滤能力，能够有效去除空气中的尘埃粒子，一般采用 HEPA(High Efficiency Particulate Air)或 ULPA(Ultra Low Penetration Air)过滤器，对 0.1 - 0.5μm 的微粒过滤效率达到 99.99% - 99.9995% 以上。

同时，集成电路生产设备布局复杂且对气流稳定性要求高，FFU 需提供均匀稳定的送风气流，以避免气流紊乱造成洁净度的局部波动或污染物的积聚。此外，为了降低运营成本，FFU 的能耗也需要得到有效控制，并且要具备可靠的运行性能和易于维护的特点，以保障洁净厂房的连续稳定生产。

二、FFU 设计方案

(一)FFU 选型

根据洁净厂房的洁净度等级要求和空间布局，选择合适规格和性能的 FFU。考虑到集成电路生产工艺的多样性和灵活性，FFU 应具备一定的风量调节范围，一般可通过变频器或多档调速电机实现。例如，对于大面积的洁净区域，可选用大风量(如 1500 - 2500m3/h)的 FFU，以减少设备数量和安装成本;而在局部高洁净度要求或设备布局紧凑的区域，则可选用小风量(如 500 - 1000m3/h)且性能更优的 FFU。

在过滤器选型方面，根据洁净度等级确定 HEPA 或 ULPA 过滤器的等级。如 ISO 5 级洁净室可选用 H13 级 HEPA 过滤器，而对于 ISO 3 级洁净室则需采用 U15 - U17 级 ULPA 过滤器。过滤器的尺寸应与 FFU 相匹配，且要保证安装的密封性，防止空气泄漏。

(二)FFU 布局设计

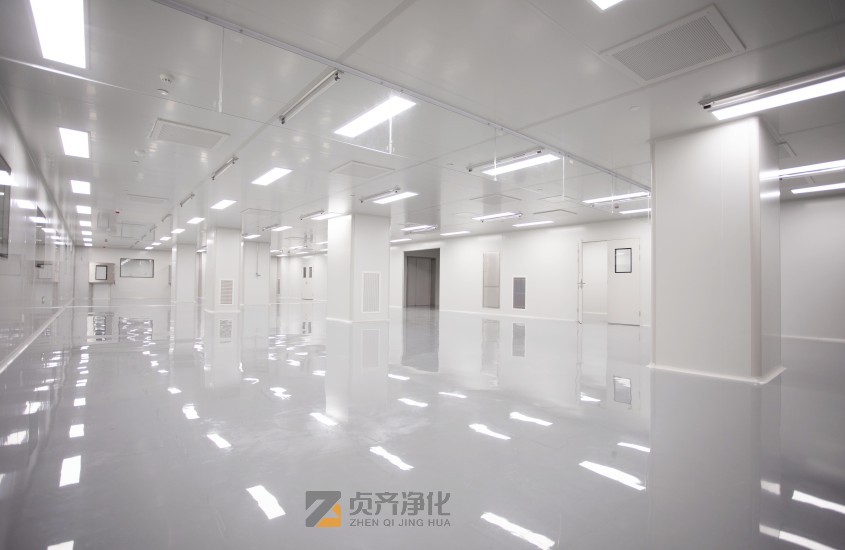

FFU 的布局应结合洁净厂房的工艺布局和气流组织要求进行规划。常见的布局方式有满布型和局部集中型。满布型布局是将 FFU 均匀布置在洁净室的天花板上，形成全面均匀的送风气流，适用于对洁净度均匀性要求极高的区域，如芯片制造的光刻、刻蚀等关键工艺区域。局部集中型布局则是根据设备的分布和工艺需求，将 FFU 集中布置在特定区域，如设备上方或工艺产生污染物较多的区域，这种布局可以在满足局部高洁净度要求的同时，降低设备成本和能耗。

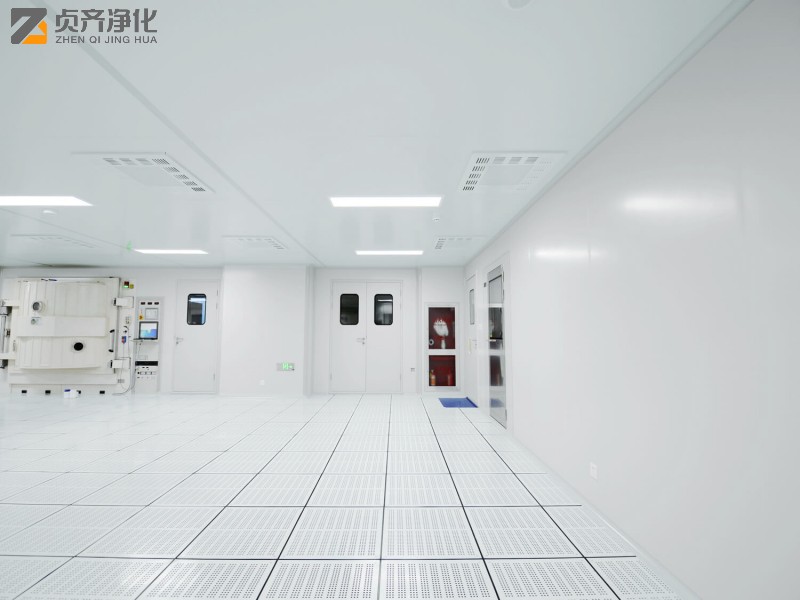

在确定 FFU 布局时，还需考虑送回风方式。一般采用上送下回或上送侧回的气流组织形式。上送下回方式可使洁净空气自上而下均匀覆盖整个洁净区域，有利于污染物的排出;上送侧回则在一些空间受限或工艺特殊的场合较为适用。为了保证气流的均匀性，FFU 之间的间距应根据其风量、风速以及洁净室的高度等因素进行合理设计，通常间距在 1.2 - 2.4 米之间。

(三)FFU 控制系统设计

风速控制

为了确保洁净室的洁净度稳定，FFU 的风速需保持恒定。通过安装风速传感器实时监测 FFU 的出风风速，并将信号反馈至控制系统。控制系统根据设定的风速值与实际风速的偏差，自动调节 FFU 电机的转速或变频器的输出频率，从而实现精确的风速控制。风速的设定值应根据洁净度等级和工艺要求确定，一般在 0.3 - 0.5m/s 之间。

压差控制

洁净厂房内不同区域之间通常需要保持一定的压差，以防止污染物的扩散。在 FFU 控制系统中集成压差传感器，监测相邻区域或洁净室与外界的压差。当压差偏离设定范围时，控制系统通过调节 FFU 的送风量或相关风阀的开度来调整压差。例如，当洁净室与外界压差过低时，增加 FFU 的送风量，提高室内正压;反之，则减少送风量。

远程监控与报警功能

FFU 控制系统应具备远程监控功能，通过网络通信技术将 FFU 的运行状态(如风速、电机转速、过滤器压差等)传输至中央监控室。操作人员可以在监控室实时查看 FFU 的运行参数，并进行远程控制和调整。同时，当 FFU 出现故障(如电机过载、过滤器堵塞、风速异常等)时，控制系统应立即发出报警信号，通知维护人员及时处理，以保障洁净厂房的正常运行。

(四)FFU 节能设计

采用高效节能电机

选用高效率、低能耗的电机作为 FFU 的动力源，如永磁同步电机或无刷直流电机。这些电机相比传统的交流异步电机具有更高的效率，可有效降低 FFU 的运行能耗。例如，永磁同步电机的效率可达到 90% 以上，相比同功率的交流异步电机可节能 20% - 30%。

智能调速控制

根据洁净室的实际使用情况和工艺需求，采用智能调速控制策略。在非生产时段或洁净度要求较低的时段，自动降低 FFU 的转速，减少送风量，从而降低能耗。例如，在设备维护或夜间停产期间，可将 FFU 的转速降低至额定转速的 30% - 50%，实现显著的节能效果。

能量回收技术

在 FFU 的排风系统中引入能量回收装置，如热交换器或转轮式能量回收器。通过回收排风中的热量或冷量，对新风进行预处理，减少空调系统的负荷，进一步降低能耗。例如，采用热交换效率为 60% - 70% 的热交换器，可回收排风中大部分的热量，降低空调系统的加热能耗。

三、FFU 安装与维护

(一)安装要点

FFU 的安装应在洁净厂房的装修工程基本完成后进行，避免施工过程中的灰尘污染。在安装前，需对天花板的安装平面进行平整度检查和清洁处理，确保 FFU 安装后与天花板之间的密封性良好。

根据设计布局，将 FFU 逐一安装在天花板的预留安装孔位上，并使用专用的安装支架和螺栓进行固定。安装过程中要注意 FFU 的水平度和垂直度，偏差应控制在允许范围内，一般水平度偏差不超过 ±1mm/m，垂直度偏差不超过 ±0.5mm/m。

在 FFU 与过滤器的安装过程中，要严格按照操作规程进行，确保过滤器的安装方向正确且密封良好。过滤器的更换应在洁净环境下进行，避免更换过程中引入新的污染物。

(二)维护措施

定期检查 FFU 的运行状态，包括电机的运行声音、振动情况、风速、过滤器压差等参数。根据过滤器压差的变化情况，及时更换过滤器。一般当过滤器压差达到初始压差的 1.5 - 2 倍时，应更换过滤器，以保证 FFU 的过滤效率。

对 FFU 的电机和控制系统进行定期维护保养，如清洁电机外壳、检查电机轴承润滑情况、校准风速传感器和压差传感器等。同时，要检查电气连接部位是否松动，确保电气安全。

建立完善的 FFU 维护记录档案，记录每次维护的时间、内容、更换的零部件等信息，以便于追溯和分析 FFU 的运行状况，及时发现潜在问题并采取相应的改进措施。

综上所述，针对集成电路洁净厂房的特点和需求，本 FFU 设计方案从选型、布局、控制系统、节能设计以及安装维护等方面进行了全面的规划和设计。通过合理选择 FFU 设备、优化布局、精确控制以及采用节能技术，能够有效保障洁净厂房的洁净度等级，提高生产效率，降低运营成本，为集成电路制造提供一个稳定可靠、高效节能的洁净生产环境，满足日益发展的集成电路制造工艺对生产环境的严格要求，推动集成电路产业的持续进步。
